PVC の製造方法: 石炭または石油からのルートがシートのすべてを変える理由

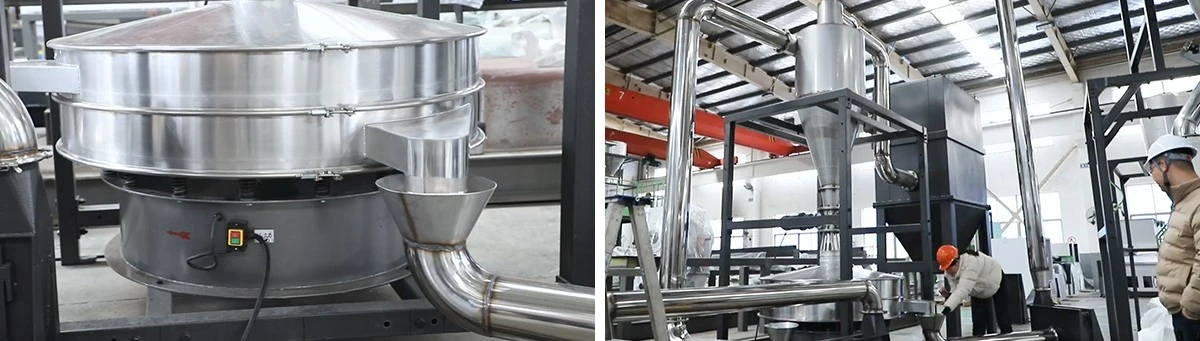

工業用押出ライン - に供給される PVC 樹脂粉末は、この材料の背後にある生産ルートによって、コストから色の安定性まですべてが決まります

このページについて

1. 2 つのルート、1 つの分子 -、そしてほとんどの購入者が尋ねることのない質問
2. 石炭化学ルート: キロワット-時間の実際のコスト
3. エチレン-ベースの樹脂がハイエンド仕様書に頻繁に登場するのはなぜですか?{1}
4. サスペンション、エマルジョン、そして誰も図示しない第三の方法
5. リアクターから硬質シートまで: 重合の選択がフォームボードに与える影響
6. 炭素台帳: 両方のルートが沈黙する場所

サインショップ、建設資材ヤード、ディスプレイ製造施設に入ると、蛍光灯の下ではほぼ同じに見える硬質 PVC シートが積み上げられているのが見つかります。同じ白い表面です。同じ厚さです。仕様ラベルに印刷されているのと同じ濃度。 - という仮定は合理的ですが、間違っている - は、それらすべての原料が多かれ少なかれ同じ工業プロセスから得られたものであるということです。そうではありませんでした。そして、2 つの主要な生産ルートの違いが、シートがどのように押し出されるのか、UV の下で色がどのくらい保持されるか、18,000 RPM で CNC ルータービットが当たったときに何が起こるかなど、下流のすべてを決定します。

この記事では、樹脂が流れ込む反応器、炉、分解塔の内部で実際に何が起こっているのかを解き明かします。PVC発泡ボード世界中の押出ライン。さらに重要なのは、生産ルートを理解している購入者が、シートあたりの価格だけを比較する購入者には決して得られない優位性を持っている理由を説明しています。--

I. 2 つの工場、1 つの分子 -、そしてほとんどのバイヤーが尋ねない質問

ポリ塩化ビニルはポリ塩化ビニルです。繰り返す -CH₂-CHCl- バックボーンは地理に基づいて変わりません。化学者はこれを確認するでしょう。しかし、原料からその繰り返しチェーンまでの経路は、炭化カルシウムのルートとエチレンのルートでは大きく異なるため、2 つの生産物を「同じ樹脂」と呼ぶことは、技術的には正しく、商業的にはほぼ同等の誤解を招きます。

炭化カルシウム法は、石炭と石灰石を電気炉で約 2,000 度に加熱して炭化カルシウムを生成することから始まります。この中間体は水と反応してアセチレンを生成し、次に塩化水素と結合して塩化ビニルモノマーを形成します。エチレン法は、石油化学コンビナートで分解されたナフサまたはエタンから始まり、塩素と反応して同じ VCM を製造するエチレンを生成します。同じ目的地です。根本的に異なる旅。

スペックシートにはほとんど記載されていない内容がここにあります。炭化カルシウム ルートでは、微量不純物 - 硫黄化合物、リン化物、残留炭素粒子 - が導入されますが、エチレン ルートでは、よりクリーンな炭化水素原料から開始することで大部分が回避されます。これらの微量種は重合を妨げません。しかし、それらは完成した樹脂粒子の内部に存在し、生産工程全体にわたって複雑になる形で熱安定性、初期色、長期耐候性挙動に影響を及ぼします。{4}}

シート押出工場の品質管理エンジニアは、かつて私にその違いを次のように説明しました。超硬ルートレジンの作業は、微量ミネラルを含む可能性のある水道水で調理するようなものです。レシピはまだ機能しますが、エチレン-ルートのユーザーが決して考える必要のない変数を補正する方法を学びます。その補償にはコストがかかり、それは安定剤パッケージ、加工助剤の装填、または最終検査時の不合格率のいずれかの - のどこかに現れます。

ほとんどのサプライヤーは自発的に答えようとしないため、ほとんどのバイヤーはサプライヤーの樹脂がどのルートから来たのかを尋ねることはありません。

II.石炭化学ルート: キロワット-時間の実際のコスト

石炭が豊富で石油化学インフラへのアクセスが限られている地域では、炭化カルシウム法が PVC 生産の主流となっています。中国だけで世界のカーバイド ルート PVC 生産能力の約 80% を占めています。この数字は、固有の技術的優位性よりも地質と産業政策を反映しています。{2}ある国が石炭埋蔵量が豊富であるにもかかわらず、大量の原油や液状天然ガスを輸入している場合、たとえエネルギー計算が別のことを物語っていても、カーバイドルートの計算は政治的に抗しがたいものとなる。

実際の物質の流れを追ってみましょう。露天掘り鉱山から採掘された石灰石は、約 900 ～ 1,000 度でか焼されて生石灰になり、その後コークスまたは無煙炭と混合され、2,200 度に近い温度で電気炉に供給されます。-炉では溶融炭化カルシウムが生成され、冷却および粉砕後、アセチレン発生器内で水と反応して C が生成されます。₂H₂ガス。このアセチレン ストリームは精製ステップを通過して硫化水素とホスフィンが除去され、その後 HCl とともに反応器に入り、VCM が合成されます。次に、VCM は重合されて PVC 樹脂になります。

このシーケンスは、完成したシートだけを見た人が驚くような速度でエネルギーを消費します。 1 トンのカーバイド-ルート PVC の総合的な電力消費量は、石灰石の焼成から最終重合までのすべてをカウントし、炉の効率と熱回収設計に応じて 6,000 ～ 8,500 kWh の範囲になります。比較すると、エチレンルートでは、生産される VCM 1 トン当たりの消費量が約半分になります。その違いはわずかなものではなく、-それは構造的なものであり、2,000 度でカルシウム-の結合が切れるという熱力学に組み込まれています。

副産物の流れは、これと同じようなストーリーを伝えます。-カーバイドルートで製造される PVC の 1 トンごとに、アセチレン生成ステップから約 1.5 ～ 1.8 トンの炭化カルシウムスラグが生成されます。このアルカリ性汚泥は専用の処理インフラを必要とし、一部の工場ではそれをセメント窯や建設用充填物に転用していますが、物流上の負担は現実のものです。エチレン ルートでは、樹脂 1 トンあたりの固形廃棄物の発生量ははるかに少なくなりますが、上流の石油化学抽出の影響という形で、独自の環境責任が生じます。

超硬ルートの利点は、真の産業自給自足です。{0}}石炭と石灰石でPVC生産能力を構築している国は、シンガポールの製油所の停止やホルムズ海峡の地政学的な混乱によって引き起こされるナフサ価格の高騰を心配する必要はない。このサプライ チェーンの独立性には戦略的価値があります。だからこそ、エネルギー原単位の不利な点にもかかわらず、このルートが存続し、成長し続けているのです。-の購入者PVC広告ボードカーバイドから調達される-ルート サプライ チェーンは、意識しているかどうかに関係なく、この価格安定の恩恵を受けています。

Ⅲ．エチレン-ベースの樹脂がハイエンド仕様書に登場し続けるのはなぜですか?-

医療用チューブ、食品グレードのフィルム、または 20 年間の外装プロファイルに使用される PVC 樹脂グレードの技術データシートを引くと、「製造方法」フィールド - が表示される場合は、ほとんどの場合、「エチレン ルート」または「石油化学ルート」と表示されます。{{0}{1}{1}}このパターンには理由がありますが、それはマーケティングではありません。

エチレン-ルート PVC は、より軽量でクリーンな原料から始まります。エチレンを生成するエタンまたはナフサの分解プロセスでは、他の有用なオレフィンの流れも生成され、エチレン留分はオキシ塩素化反応器に入る前に極めて高いレベルまで精製して二塩化エチレンを形成し、その後熱分解されて VCM になります。各ステップでは、炭化物ルートで導入された不純物、または除去できなかった不純物が取り除かれます。その結果、副反応生成物が少ない VCM ストリームと、かなり高い熱安定性、より低い初期黄色度指数、より狭い分子量分布を備えた最終樹脂が得られます。

シート製造業者にとっての実際的な結果: エチレン-ルート樹脂は一貫してゲル数が少なく、カレンダー加工および押し出しシートでのフィッシュアイ欠陥が少なく、高速処理中の色保持性が優れています。-これらの利点は、回線速度が増加するにつれてさらに増大します。毎分 4～6 メートルで稼働する最新の発泡ボード押出ラインは、樹脂のあらゆる微小な変動を増幅します。-揮発分がわずかに高いカーバイド-ルートのバッチでは、同一条件で処理した同等のエチレン ルートよりもゲージの変動が大きくなり、表面欠陥が多くなります-。

これにより、超硬ルート PVC は使用できなくなります。{0}それとは程遠い。しかし、それは、超硬ルート樹脂から同等の完成品品質を達成するには、より洗練された配合が必要であることを意味しており、-、より多くの熱安定剤、より多くの加工助剤、より厳密なプロセス制御が必要であり、-、これらの追加により原材料コストの利点が損なわれています。-エチレンルートのプレミアムは、部分的には現実のもの（よりクリーンな化学）であり、部分的には市場参入を阻む石油化学資本の集約度を反映している。アプリケーションの場合防火性能評価-長期​​の色保持性は交渉の余地がありません。-外装建築パネル、ハイエンド ディスプレイ グラフィックス、医療用キャビネット-仕様はほぼエチレン ルートに沿ったものになっています。

IV.サスペンション、エマルジョン、そして第三の道誰もいない図

原料経路によって、何が重合反応器に入るのかが決まります。重合方法によって何が得られるかが決まります。これら 2 つの意思決定層は独立しています - カーバイド-ルートまたはエチレン-ルート VCM のどちらでも懸濁重合を実行できます -。ただし、実際には特定の組み合わせがはるかに一般的な方法で相互作用します。

懸濁重合は世界の PVC 生産の約 80% を占めています。化学反応は概念的に単純です。VCM 液滴は懸濁剤を使用して水中に分散され、フリーラジカル開始剤が導入され、あたかも小さなバルク反応器であるかのように各液滴の内部で重合が進行します。得られる樹脂粒子は直径約 100～180 ミクロンで、可塑剤を吸収するのに十分な多孔質で、自由に流動する粉末のように扱えます。-これは主力グレード - であり、世界中のパイプ押出ライン、プロファイル ダイ、硬質シート カレンダーに供給される樹脂です。

乳化重合では、界面活性剤を使用して水相での反応を安定化させることにより、より微細な粒子 - (通常は 0.1 ～ 2 ミクロン) - が生成されます。得られたラテックスは、噴霧乾燥して可塑剤に容易に分散する微粉末にすることができるため、コーティング、人工皮革、床材の摩耗層、ディップ成形品に使用されるプラスチゾルの最適な選択肢となります。{6}{7}エマルジョン-グレードのPVCから硬質フォームボードを押し出す人は誰もいません。粒子の形態がドライブレンド処理には不適切であり、残留界面活性剤レベルが融合を妨げます。-

次に塊状重合です。

塊状重合 - は塊状重合 - とも呼ばれ、水、懸濁剤、界面活性剤を含まない純粋な VCM 中で反応を実行します。出てくる樹脂は非常にきれいで、粒子表面に懸濁剤のコーティングが残留していません。{3}}これは光学的透明性にとって重要です。バルク重合した PVC は、懸濁液グレードが適合させるのが難しいヘイズ値の透明なシートを製造できます。-欠点は、プロセスの熱制御が難しく、粒子の形態が均一でなく、全体的な設備容量がサスペンション ラインに比べて小さいことです。バルク重合 PVC はニッチな透明用途や特定の高透明度の硬質包装形式で使用されていますが、おそらく世界生産量の 10% を占めており、既存のサスペンション能力の拡大と比較して新しいバルク プロセス プラントの建設にかかる資本コストを考慮すると、劇的に増加する可能性は低いです。-

シートの購入者にとって重要なのは、硬質 PVC 発泡ボードを注文すると、ほぼ確実に懸濁-重合樹脂、圧倒的に K- 値が 57 ～ 68 の S{1}}PVC を受け取ることになります。 K- 値は平均分子量を表します - K が高いほど、鎖が長く、溶融粘度が高く、機械的特性が優れており、加工がより困難であることを意味します。あPVCキャビネットボード亀裂を生じさせずにネジを保持する必要がある場合は、通常、その K{0}} 値範囲の上限の樹脂が使用されますが、短期間のディスプレイ グラフィックスを目的とした広告板では、押し出しが速く、キログラムあたりのコストが低い、より低い K{2}} 樹脂を使用できます。

V. リアクターから硬質シートまで: 重合の選択がフォームボードに与える影響

この時点で当然の疑問が生じます。ほぼすべての硬質 PVC 発泡ボードが懸濁重合樹脂を使用しており、K- 値の範囲がかなり狭い場合、印刷所で白いシートの束を開梱する人にとって、原材料のルートはどの程度重要なのでしょうか?{0}{1}}ほとんどの技術文献が認めている以上のものです。

フォームボードの押出中に何が起こるかを考えてみましょう。ドライブレンド - PVC 樹脂、炭酸カルシウム充填剤、熱安定剤、加工助剤、発泡剤、二酸化チタン、潤滑剤 - は二軸押出機 - に入り、そこで圧縮、加熱され、均質な溶融物に可塑化されます。発泡剤は特定の温度範囲で分解し、溶融物がダイから出るときに膨張して気泡構造になるガスを放出します。熱く発泡したシートは、冷却して切断される前に、表面仕上げと厚さを設定するキャリブレーターを通過します。

その連鎖内のすべての変数は、樹脂の熱安定性と相互作用します。安定性がわずかに低い炭化物-ルート樹脂は、熱履歴の早い段階で劣化し始め、微量の HCl を放出し、自己触媒スパイラルでさらに劣化を加速します。押出機のオペレーターは安定剤の配合量を増やすことで補償しますが、安定剤は配合物中で最も高価な成分の 1 つです。値を上げすぎると、超硬ルート樹脂のコスト上の利点が狭まってしまいます。{4}上げ方が小さすぎると、シートがかすかなピンク色または黄色がかった色になり、倉庫の照明の下での簡単な目視チェックには合格する可能性がありますが、本物の-白色エチレン-ルート参照サンプルの隣に置くと明らかになります。

主要な運用パラメータにわたる 2 つの主要な PVC 生産ルートの比較概要。エネルギー数値はおおよその業界平均であり、プラントの設計や年齢によって異なります。

シート購入者が厳しい経験を通じてのみ発見できるもう 1 つの側面があります。それは、バッチ間の一貫性です。{0}}-炭化物-ルート樹脂は、灰分や硫黄レベルが変動する石炭源から生産され、実際のロットごとのばらつきは控えめではありますが、{4}}ロットごとに-変動します。エチレン-ルート樹脂は、より均質な液体原料ストリームから抽出され、通常、生産キャンペーン全体でより厳しい仕様範囲を実現します。硬質メディア上で UV フラットベッド プリンタを実行している印刷所の場合、その一貫性は、予測可能なインク付着力と色域に直接変換されます。複雑な形状の配線を行う看板メーカーにとって、これはエッジの破損ややり直しが少なくなることを意味します。これらは抽象的なサプライ チェーンの区別ではありません。-これらは、生産マネージャーの週次差異レポートの品目コストです。-

本格的なシート メーカーが追跡する - YUPSENI の仕様には、バッチ固有の密度プロファイルと表皮厚さの認証が含まれています。-PVC発泡ボードドキュメント パッケージ - は、何千キロも離れた数週間前に行われた上流の樹脂の選択を下流で表現したものです。こうしたバッチ-レベルの文書を要求する購入者は、事実上、必ずしも化学経路の名前を知らなくても、製造ルートを追跡していることになります。

出荷を待つ完成した硬質 PVC 発泡ボードシート - 上流のあらゆる生産決定の証拠が埋め込まれた最終製品

VI. Carbon Ledger: 両方のルートが沈黙する場所

2 つのルート間の環境比較は、カーバイドルートが悪く、エチレンルートが優れているという単純なスコアカードとして組み立てられる傾向があります。現実はさらに厄介であり、新たな炭素会計要件の下で精査される調達決定を行う人にとって、この混乱は重要な問題となります。

超硬ルートの炭素強度は否定できません。電気炉で 1 トンの炭化カルシウムを製造すると、およそ 1.1 ～ 1.3 トンの CO が排出されます。₂さらに、通常は炉に電力を供給する石炭火力発電所からの排出量を加えると、PVC 1 トンあたりの総二酸化炭素排出量は 5～7 トンの CO2 を超える可能性があります。{0}₂同等。これは、ほとんどの購入者が想定しているよりも重い数字 - であり、炭素価格設定メカニズムが拡大するにつれて規制当局の注目を集めるのに十分な量です。

エチレンルートの方が、VCM 1 トンあたりの直接プロセス排出量は低くなりますが、この比較は工場の入り口で止まります。境界線を外側に引いて、上流の原油採掘、長距離ナフサ輸送、製油所の操業を含めると、画像がぼやけます。-エチレンルートの環境上の利点は本物ですが、概要比較が示唆するよりも限定的であり、エタン原料が液体天然ガス（よりクリーン）から得られるか、またはより重質原油（よりダーティ）からナフサから得られるかに大きく依存します。

こうした議論でほとんど登場しないのは、作成されない資料です。 PVC 建築製品 -PVC天井パネル、外装材、窓のプロファイル、SPC床材- は、生涯にわたる二酸化炭素排出量がより高い材料に取って代わることがよくあります。たとえば、窯焼成が必要で解体廃棄物が発生する石膏、驚異的な一次製錬エネルギー需要があるアルミニウム、成長の遅い熱帯種から収穫される広葉樹などです。-公正な二酸化炭素の比較には、代替案をカウントする必要があります。 PVC は絶対的に炭素を軽いわけではありません。{4}しかし、代替品が焼成粘土、精錬金属、または古い成長木材である場合、台帳はライフサイクル評価研究で完全に定量化され始めたばかりであるように変化します。{6}}

業界の真の脱炭素化の手段 -、そしてカーバイドルートが最も困難な問題に直面するのはここです - は電力網にあります。再生可能エネルギーの普及率が高い送電網を利用したエチレン-ルートのプラントは、スコープ 2 の排出量を大幅に削減できます。カーバイド-ルートプラントは、アーク炉のステップに膨大な電力需要が集中しているため、送電網が脱炭素化するまで脱炭素化できません。この構造的依存性は、グリッドが緑色になるほど炭素強度に関して 2 つのルートが収束せず、さらに分岐することを意味します。 PVC がより広範な持続可能性の議論にどのように適合するかについて詳しくは、次の分析をご覧ください。当社のリサイクル性試験生産ルートの議論で無視されがちな炭素方程式の残りの半分である、材料の寿命の終わりの側面--を調査します。-

化学反応が止まり、購入の意思決定が始まる場所

塩ビシートの製造ルートはトリビアではありません。それは、熱、紫外線、ルータービットの下、そしてゆっくりとした化学的包囲下での素材の挙動にコード化されており、一部の白いシートは 18 か月でベージュ色に変わりますが、他のシートは 10 年間その色を保持します。ほとんどの購入者は、オキシ塩素化反応を暗唱したり、電気炉の図を描いたりする必要はありません。しかし、「PVC フォームボード、白、3mm」は商品の説明ではないことを認識する必要があります。-これは原材料の段階で分岐し、完全に収束することのない、目に見えない産業用フォークの目に見える先端です。-

協力する価値のあるサプライヤーとは、「最高品質」というマーケティング用語ではなく、バッチ ドキュメント、樹脂ソースの透明性、配合のトレードオフについて具体的に話し合おうとする姿勢によって、その分岐点を追跡できる業者です。{0}化学は複雑です。購入の原則は、自分が何を購入しているのかを理解し、最も安いシートがどこから来たのかを完全に語ることはほとんどないことを理解することではありません。

ある時点で、おそらく業界の予想よりも早く、- 炭素会計フレームワークとグリーン ビルディング認証システムが、現在ほとんどのサプライ チェーンが避けている生産ルートの問題を問い始めるでしょう。-その日が来れば、炭化カルシウム-から-のスペクトルを理解するために時間を費やした購入者は答えを用意しているでしょう。他の人は慌ててサプライヤーに電話することになるでしょう。
